Einige Details der Kapsch - Apparate.

Kapsch 123 von oben
Rückseite des Kapsch 123

der Kapsch 123 von oben.

Der Handapparat ist ähnlich ausgeformt wie beim deutschen 611, während der Aufbau des Gabelumschalters fast identisch ist, mit der Bauart wie man sie bei den T & N - Apparaten findet.

Innenleben des Kapsch 123

Innenleben des Kapsch 123.

Im Gegensatz zum Vorgängermodell findet man hier schon eine Platine, die alle diskreten Bauelemente aufnimmt. Der Übertrager (auf dem Bild oben links auf der Platine) ist schon in der damals fortschrittlichen, platzsparenden Schnittbandkerntechnik aufgebaut

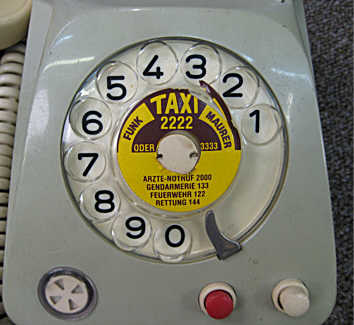

rechts Detail:

noch der originale Hinweis - Aufkleber auf wichtige örtliche Telefonnummern.



Hinweisaufkleber Österreich

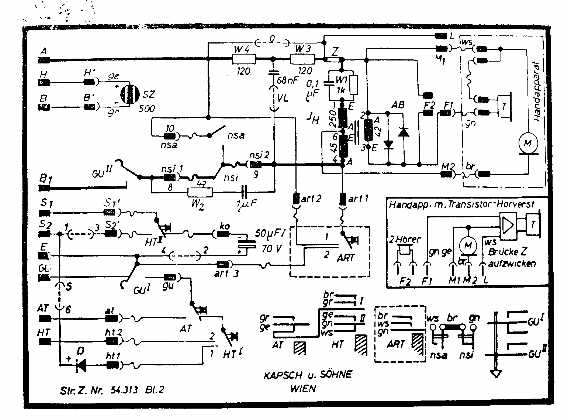

Schaltbild des moderneren Kapsch - Telefonapparates

oben: Schaltbild des oben abgebildeten Kapsch 123 - Apparates

Weitere Infos, u.a. zum Innenleben des älteren Kapsch - Apparates folgen hier demnächst.
