VHd-105-Details

Einige Details zur handvermittelten Nebenstellenanlage 1/1 vom Typ VHd-105, teils auch als Zwischenumschalter 105 bezeichnet.

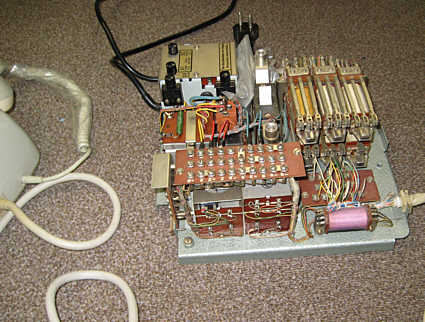

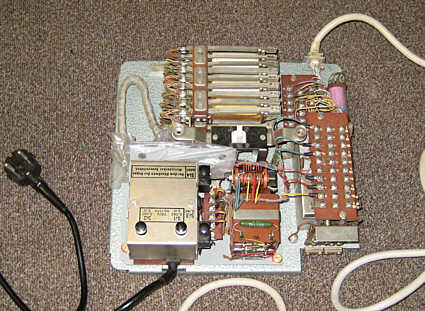

VHd - 105, Wandbeikasten offen

links:

der geöffnete Wandbeikasten mit Netzteil (vorne links) und 6 Flachrelais (hinten mittig) sowie dem Anschlußfeld.

rechts:

Der geöffnete Wandbeikasten von der anderen Seite betrachtet.

VHd - 105, Wandbeikasten offen

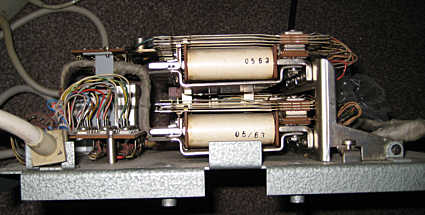

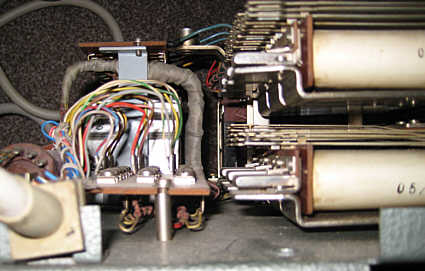

VHd - 105, Blick auf die Relais im Wandbeikasten

beide Bilder links:

Blick auf die 6 Flachrelais im Wandbeikasten.

VHd - 105, Blick auf die Relais im Wandbeikasten

rechts:

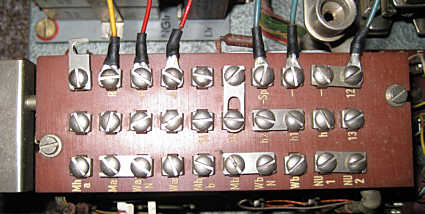

Das Anschlußfeld im Wandbeikasten.

VHd - 105, Anschlußfeld im Wandbeikasten

Die vorliegende Anlage wurde noch nicht geprüft. Sobald sie näher ausprobiert wurde, werden hier nähere Angaben zur genauen Funktion folgen.
