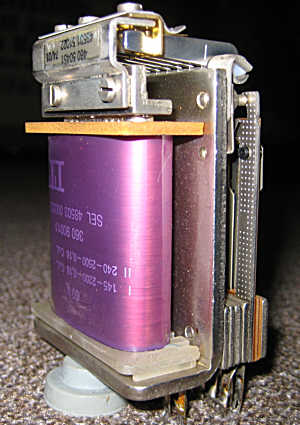

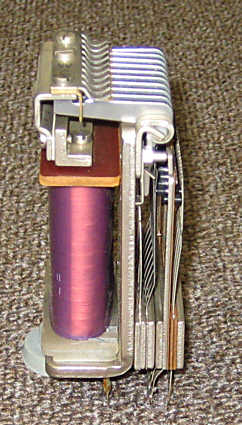

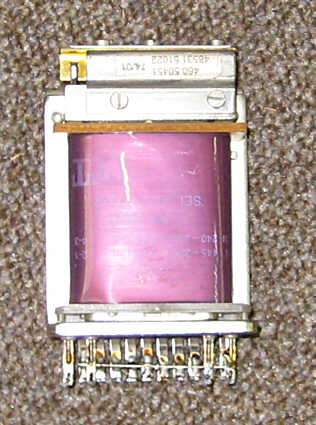

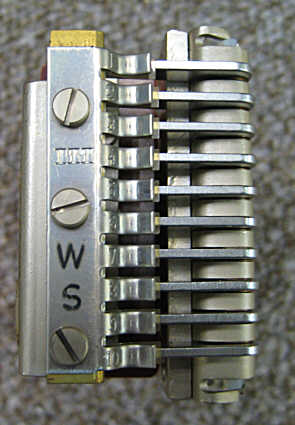

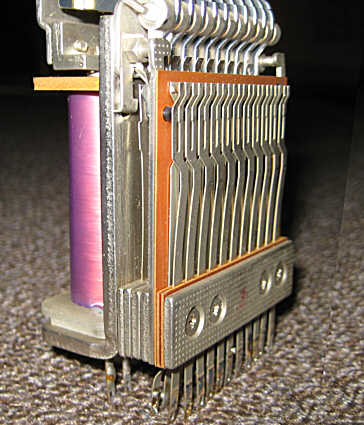

Der hier abgebildete Zählmagnet ist eine Ausführung von SEL in der letzten Bauweise (ca. 1975), die älteren Ausführungen hatten die breite Spule waagerecht unterteilt in 2/3 Steuerspule und 1/3 Abwurfspule, also quasi als getrennte, separate Spulen auf eigenen Wickelkörpern, während man später, wie hier, beide Wicklungen auf den gleichen Wickelköper aufbrachte. Auf der Wicklungs - Schutzfolie erkennt man die Werte 1) 145 Ohm für die Steuerwicklung und 2) 240 Ohm für die (umzupolende) Abwurfwicklung. Interessant dürfte vielleicht sein, dass die Abwurfwicklung nur über entsprechende Vorwiderstände (oder Kondensatorentladung) mit einem schwachen, kurzem Impuls angesteuert werden durfte, weil es sonst unter ungünstigen Bedingungen passieren konnte, dass der erste Anker schon wieder anzog (weil sich dann ja wieder ein Magnetfeld aufbauen konnte). Ich selbst hatte mir etwa 1973 mit zwei solchen Zählmagneten, wohl noch von der alten Sorte mit zweigeteilten Wicklungen, und entsprechendem Relais - Beiwerk eine Nebenstellenanlage gebaut, die rund 20 Jahre im Einsatz war und wo diese Zählmagnete in der ganzen Zeit nie irgendwelche Störungen oder einen Wartungsbedarf verursachten. Wähler hätte man in dieser langen Zeitspanne sicherlich öfters ausbauen und warten müssen und man hätte eine deutlich kräftigere Stromversorgung für Wähler einplanen müssen (mit entsprechend höherem ständigen Energiebedarf auch im Leerlauf). |
